Fundament palowy stosuje się wtedy, gdy zwykłe ławy albo stopy nie są w stanie bezpiecznie przenieść obciążeń na grunt. Ja traktuję takie posadowienie jako decyzję, która ma rozwiązać problem podłoża, a nie tylko „wzmocnić” konstrukcję. W tym tekście pokazuję, kiedy pale mają sens, jak działają, jakie są ich typy, jak wygląda projekt i wykonanie oraz gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze informacje o posadowieniu na palach
- Pale przenoszą obciążenia na głębsze, nośniejsze warstwy gruntu albo rozkładają je przez tarcie poboczne.
- To rozwiązanie ma sens szczególnie na słabych, nawodnionych lub nierównych gruntach oraz przy dużych obciążeniach.
- Najczęściej wybiera się pale wbijane, wiercone, CFA lub mikropale, ale wybór zawsze wynika z warunków geotechnicznych.
- O jakości decydują badania gruntu, poprawny projekt, kontrola wykonania i odbiory, a nie sam typ pala.
- Najczęstszy błąd to projektowanie tylko pod nośność, bez rzetelnej kontroli osiadań i warunków wykonania.
Kiedy fundament palowy ma sens
Najprościej mówiąc, pale warto rozważyć wtedy, gdy warstwa przypowierzchniowa jest zbyt słaba, zbyt ściśliwa albo zbyt nieprzewidywalna, żeby oprzeć na niej budynek w sposób bezpośredni. Dotyczy to zwłaszcza gruntów organicznych, nasypów niekontrolowanych, miękkich glin, namułów i terenów z wysokim poziomem wód gruntowych. W takich warunkach problemem nie jest tylko sama nośność, ale też osiadanie, czyli zbyt duże lub nierówne „siadanie” obiektu w czasie.
Z mojego punktu widzenia to rozwiązanie wchodzi do gry również wtedy, gdy obiekt ma duże obciążenia pionowe, poziome albo momenty. Tak dzieje się przy mostach, ekranach akustycznych, halach przemysłowych, słupach, ścianach oporowych i rozbudowie istniejących budynków, gdzie nie ma miejsca na duży wykop. Pale są też rozsądnym wyborem tam, gdzie trzeba ograniczyć drgania albo nie wolno dopuścić do uszkodzenia sąsiednich obiektów.
| Sytuacja | Co grozi przy płytszym posadowieniu | Dlaczego pale pomagają |
|---|---|---|
| Słaby grunt lub nasyp niekontrolowany | Zbyt duże osiadania i nierówne przemieszczenia | Obciążenie trafia w głębszą, lepszą warstwę |
| Wysoka woda gruntowa | Trudny wykop i ryzyko utraty stateczności podłoża | Mniej zależności od głębokiego wykopu |
| Duże obciążenia i momenty | Przeciążenie ław lub stóp fundamentowych | Grupa pali i oczep lepiej rozkładają siły |
| Ciasna działka lub sąsiednia zabudowa | Ryzyko drgań, szkód i ograniczeń wykonawczych | Można dobrać technologię o mniejszym wpływie na otoczenie |
Jeśli po tej części wciąż pojawia się pytanie „czy to na pewno potrzebne?”, odpowiedź zwykle kryje się nie w samej konstrukcji, tylko w tym, jak pale przekazują siły do gruntu.
Jak pale przenoszą obciążenia na grunt
Ja patrzę na to tak: pale nie „magicznie” wzmacniają budynek, tylko zmieniają drogę przekazywania sił. Część obciążenia idzie przez tarcie poboczne, czyli współpracę trzonu pala z gruntem na całej długości, a część przez oparcie na podstawie, gdy stopa pala dochodzi do warstwy o wyraźnie lepszych parametrach. W praktyce te dwa mechanizmy często działają jednocześnie.
Ważny jest też oczep, czyli żelbetowy element spinający grupę pali i rozprowadzający obciążenie z konstrukcji na poszczególne elementy. Bez niego pale nie tworzą jeszcze kompletnego układu nośnego. Dopiero zestaw: pale, oczep i nadległa konstrukcja, pracuje jako całość.
Przy projektowaniu nie patrzy się wyłącznie na pionowy ciężar budynku. Równie istotne są siły poziome i momenty, bo to one decydują o zachowaniu obiektu przy wietrze, nierównomiernym obciążeniu albo oddziaływaniu gruntu. Z tego powodu dwa obiekty o podobnej masie mogą wymagać zupełnie innego układu pali, jeśli inaczej pracują przestrzennie.
Kiedy rozumie się ten mechanizm, łatwiej porównać technologie i dobrać taką, która naprawdę pasuje do warunków na budowie.
Jakie są rodzaje pali i czym się różnią
W praktyce wybór nie zależy od gustu projektanta, tylko od gruntu, dostępności sprzętu, hałasu, drgań i tempa robót. Sam rodzaj pala ma znaczenie, ale jeszcze ważniejsze jest to, czy da się go wykonać bezpiecznie i powtarzalnie w konkretnych warunkach.
Przy pale CFA, czyli formowanych świdrem ciągłym, dokumenty techniczne GDDKiA opisują średnice rzędu 400-1200 mm i głębokości do około 20 m, a w części realizacji nawet większe. To dobry przykład technologii, która łączy dużą wydajność z sensownym zakresem zastosowań.
| Rodzaj pala | Kiedy sprawdza się najlepiej | Największe zalety | Ograniczenia |
|---|---|---|---|
| Prefabrykowane wbijane | Duże, powtarzalne realizacje i otwarty teren | Szybkość, przewidywalna jakość elementu, dobra powtarzalność | Hałas, drgania, potrzeba miejsca i cięższego sprzętu |
| Wiercone | Gdy trzeba ograniczyć drgania i pracować bliżej zabudowy | Elastyczność średnic i długości, mniejszy wpływ na otoczenie | Wrażliwość na warunki wodne i stateczność otworu |
| CFA | Gdy liczy się tempo i ciągłość robót | Wysoka wydajność i brak pełnego otwartego otworu | Ograniczenia przy przeszkodach w gruncie i niektórych układach warstw |
| Mikropale | Modernizacje, wzmocnienia i miejsca z ograniczonym dostępem | Mały sprzęt, dobra opcja przy trudnym dostępie | Mniejsze przekroje i zwykle większa liczba elementów |
Jeśli mam upraszczać decyzję do jednego zdania, to pale wbijane wybiera się częściej tam, gdzie można pracować „mocno i szybko”, a wiercone, CFA i mikropale tam, gdzie ważniejsze są kontrola, ograniczenie drgań albo trudny dostęp. To prowadzi już prosto do pytania, jak taki system projektuje się i wykonuje w praktyce.
Jak wygląda projekt i wykonanie krok po kroku
Jak przypomina ITB w opracowaniach o konstrukcjach geotechnicznych, pale i mikropale projektuje się na podstawie badań podłoża oraz wymagań Eurokodu 7. To nie jest detal formalny, tylko punkt wyjścia: bez rozpoznania gruntu każdy kolejny krok robi się na zbyt słabym fundamencie danych.
- Najpierw wykonuje się badania geotechniczne i określa warstwy gruntu, poziom wód oraz parametry, które mają znaczenie dla nośności i osiadań.
- Następnie oblicza się, jakie siły ma przenieść układ: pionowe, poziome i momenty, a potem dobiera się średnicę, długość, rozstaw i typ pali.
- Potem sprawdza się warunki wykonawcze, czyli dostęp dla sprzętu, miejsce na platformę roboczą, wpływ na sąsiednią zabudowę i logistykę betonu lub prefabrykatów.

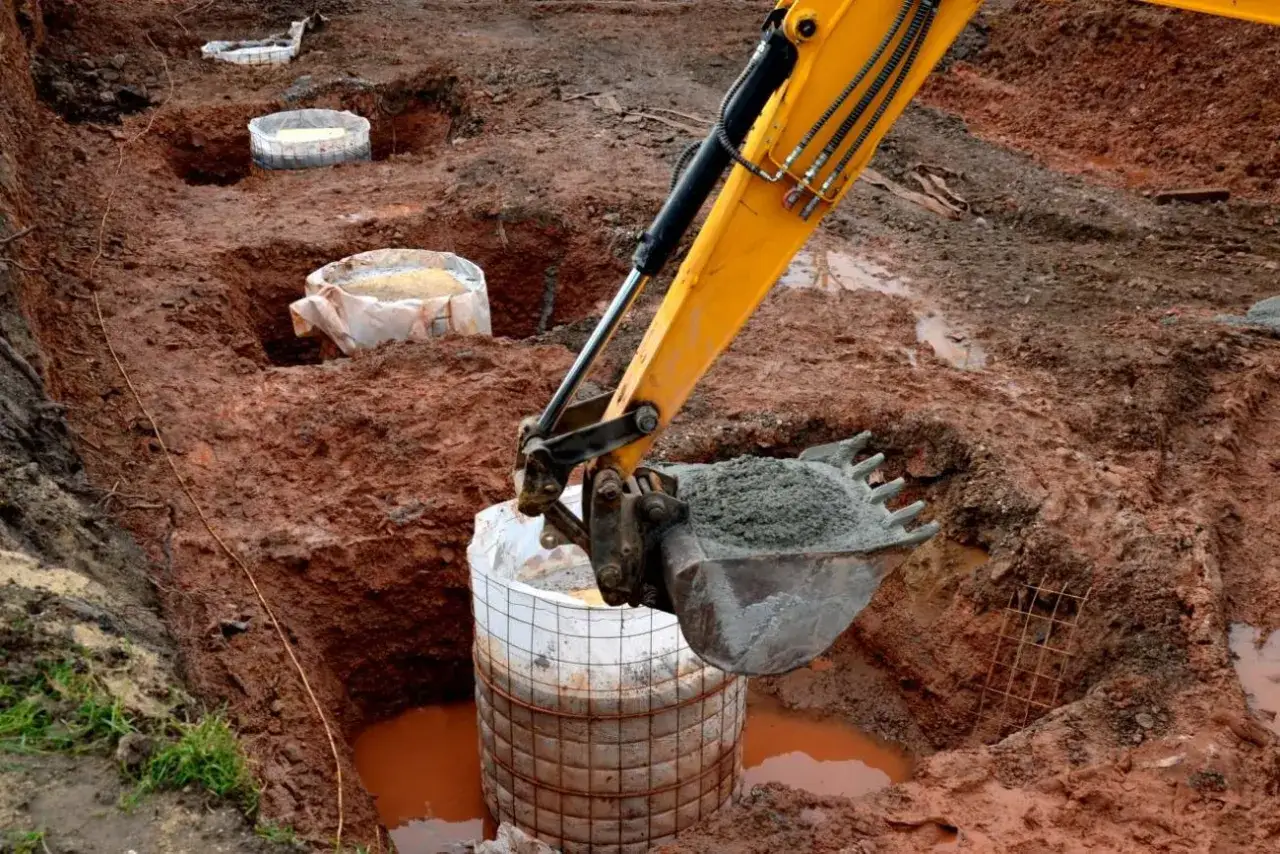

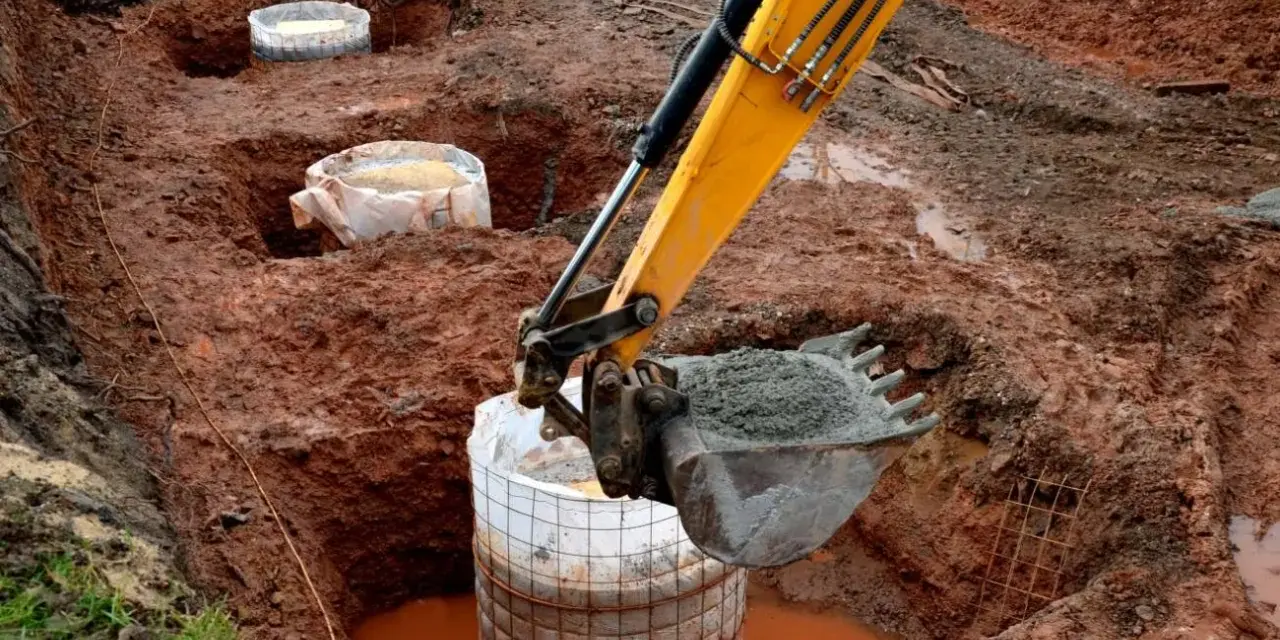

- W trakcie robót wykonuje się pale zgodnie z technologią, kontrolując ich położenie, głębokość, parametry betonowania, zbrojenie i odchylenia od projektu.
- Na końcu powstaje oczep, czyli element łączący pale, a odbiór uzupełniają próby obciążeniowe i badania ciągłości, jeśli przewiduje je projekt.
W praktyce szczególnie ważne są badania ciągłości, bo pokazują, czy trzon pala jest jednorodny i czy nie ma ukrytych uszkodzeń. Przy dużych inwestycjach to często właśnie kontrola jakości, a nie sam rodzaj technologii, decyduje o tym, czy całość da się odebrać bez poprawek.
Sam proces nie jest więc jedną czynnością, tylko łańcuchem decyzji. Jeśli jeden z elementów zostanie skrócony albo zrobiony „na oko”, później wychodzi to zwykle na etapie odbioru albo, gorzej, w eksploatacji.
Gdzie najczęściej pojawiają się błędy
Z mojego punktu widzenia najgorsza oszczędność to rezygnacja z rozpoznania podłoża albo zrobienie go w zbyt wąskim zakresie. To właśnie stąd biorą się najdroższe pomyłki: niedoszacowana długość pali, źle rozpoznane warstwy nośne, pominięta woda gruntowa albo nieuwzględnione osiadania wtórne.
- Zbyt mało badań gruntu - projektant dostaje zbyt ubogi obraz warunków i musi przyjąć założenia obarczone dużym ryzykiem.
- Mylenie nośności z bezpieczeństwem użytkowym - obiekt może „utrzymać się” na papierze, ale osiadać za bardzo w praktyce.
- Dobór technologii bez oględzin działki - czasem na planie wszystko wygląda dobrze, a na budowie brakuje miejsca na sprzęt albo zaplecze.
- Ignorowanie hałasu i drgań - szczególnie groźne przy istniejącej zabudowie, instalacjach i obiektach wrażliwych.
- Brak kontroli wykonania - bez nadzoru łatwo o odchylenie osi, błędną długość, niepełne betonowanie lub problemy ze zbrojeniem.
- Oszczędzanie na badaniach odbiorowych - jeśli projekt zakłada próby obciążeniowe lub testy ciągłości, ich pominięcie mści się na końcu.
Dobrze dobrane posadowienie na palach nie wybacza chaosu organizacyjnego. Na ciasnej działce w centrum miasta zwykle wygrywa rozwiązanie o mniejszych drganiach, a na dużym placu budowy często bardziej opłaca się technologia seryjna, która po prostu robi robotę szybciej i równiej. To prowadzi do ostatniej, bardzo praktycznej kwestii: co sprawdzić, zanim w ogóle zamówisz projekt.
Co sprawdzić, zanim zamówisz projekt pali
W dokumentach GDDKiA roboty palowe rozlicza się zwykle za metr bieżący wykonanego pala. To oznacza, że długość, średnica, liczba elementów i zakres badań od razu przekładają się na budżet, więc każda decyzja techniczna ma wymiar finansowy, a nie tylko projektowy.
- czy masz aktualną opinię geotechniczną i sensowny zakres badań podłoża,
- jakie są obciążenia od konstrukcji, także poziome i momenty,
- czy na działkę wjedzie potrzebny sprzęt i czy da się przygotować platformę roboczą,
- jak blisko są istniejące budynki, sieci i obiekty wrażliwe na drgania,
- jak ma wyglądać odbiór: próby obciążeniowe, badania ciągłości, dokumentacja powykonawcza,
- czy przewidziano oczep i połączenie z nadziemną konstrukcją, a nie tylko same pale.
Jeśli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw grunt, potem technologia, na końcu koszt. Dobrze zaprojektowane posadowienie na palach nie jest najtańszą odpowiedzią, ale bywa najbezpieczniejszą i najbardziej przewidywalną wtedy, gdy podłoże nie daje pewności.
