Fundament punktowy na tulejach kartonowych to rozwiązanie, które dobrze działa tam, gdzie konstrukcja ma stać stabilnie, ale nie potrzebuje ciężkiej, ciągłej ławy. W praktyce liczą się trzy rzeczy: właściwa głębokość, dobór średnicy słupa i poprawne zbrojenie. W tym tekście pokazuję, kiedy taka technika ma sens, jak ją wykonać i gdzie najczęściej popełnia się kosztowne błędy.
Najpierw sprawdź grunt, ciężar konstrukcji i głębokość posadowienia
- Sztywność konstrukcji zależy nie tylko od betonu, ale też od rozstawu punktów i jakości podłoża.
- W polskich warunkach słupy zwykle prowadzi się poniżej strefy przemarzania, czyli orientacyjnie od 0,8 do 1,4 m, zależnie od regionu.
- Rura szalunkowa zostaje w gruncie jako szalunek tracony, więc ułatwia uzyskanie równego kształtu i ogranicza rozmywanie betonu.
- Najbezpieczniej sprawdza się przy lekkich i średnich konstrukcjach: tarasach, altanach, pergolach, wiatrach i małych obiektach drewnianych.
- Przy większym obciążeniu albo słabszym gruncie decyzję warto oprzeć na projekcie, a nie na samym budżecie.
Na czym polega taki fundament i kiedy ma sens
W tym rozwiązaniu nie tworzy się ciągłej ławy, tylko pojedyncze punkty podparcia, które przenoszą obciążenie konstrukcji do gruntu. Każdy słup betonowy powstaje w tulei kartonowej lub spiralnej, a po związaniu betonu działa jak osobny filar. To proste w założeniu, ale wymaga dokładnego wytyczenia osi, bo później nie ma już łatwej możliwości korekty.
Ja traktuję tę metodę jako dobry kompromis między szybkością a stabilnością. Sprawdza się szczególnie tam, gdzie konstrukcja jest lekka, teren ma niewielkie spadki, a inwestor chce uniknąć dużego zakresu robót ziemnych. W praktyce to częsty wybór pod tarasy, domki ogrodowe, zadaszenia, wiaty i konstrukcje drewniane, które nie wymagają pełnej płyty.
Jeśli jednak grunt jest bardzo słaby, podmokły albo obiekt ma większą masę i pracuje całorocznie, punktowe podparcie może okazać się zbyt delikatne. Wtedy oszczędność na etapie fundamentu zwykle wraca jako problem z poziomem, pękaniem lub pracą konstrukcji, dlatego warto od razu zestawić tę opcję z innymi rozwiązaniami.
Kiedy wybrać tuleje kartonowe, a kiedy lepiej pójść w inną technologię
Jeśli ktoś pyta mnie o wybór technologii, zaczynam od trzech pytań: ile waży konstrukcja, jak wygląda grunt i czy budynek ma być użytkowany sezonowo, czy całorocznie. Dopiero potem porównuję koszt i czas wykonania. Taka kolejność oszczędza błędów, bo fundament nie powinien być dopasowany do katalogu, tylko do realnych warunków na działce.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Minusy |
|---|---|---|---|
| Tuleje kartonowe z betonem | Lekkie i średnie konstrukcje, tarasy, pergole, wiaty, małe domki | Równe słupy, dobra powtarzalność, estetyczny przekrój, sensowny koszt | Wymagają dokładnego wytyczenia, zbrojenia i odpowiedniej głębokości |
| Bloczki lub stopy prefabrykowane | Bardzo lekkie obiekty i rozwiązania tymczasowe | Niski koszt, szybki montaż, mało betonu | Słabsza nośność i większa wrażliwość na nierówności podłoża |

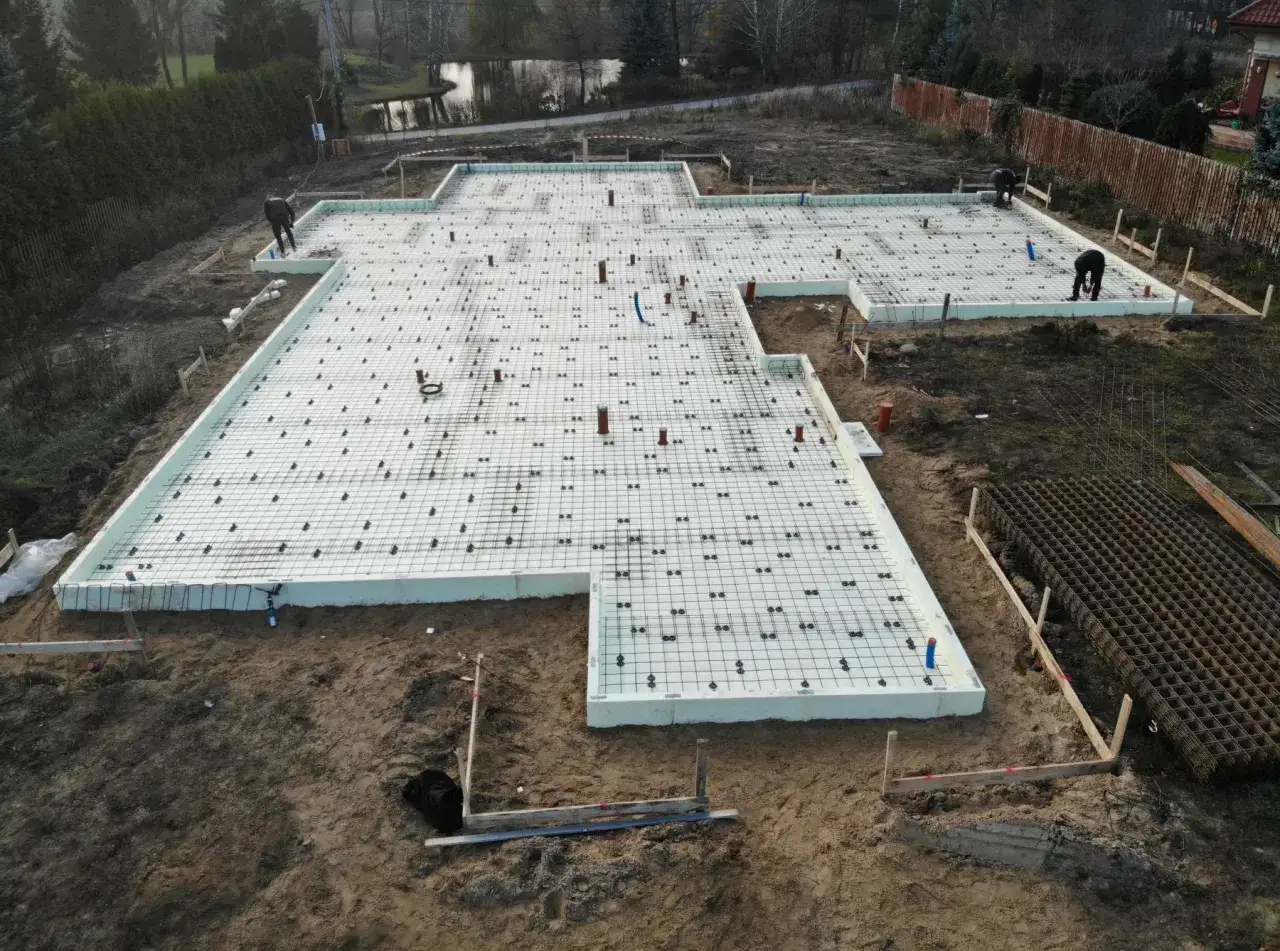

| Płyta fundamentowa | Cięższe budynki, grunty wymagające równomiernego rozkładu obciążeń | Bardzo dobra stabilność, wygodne pod całoroczne użytkowanie | Najdroższa i najbardziej materiałochłonna z tych trzech opcji |
W ofertach producentów najczęściej spotykam średnice od fi 200 do fi 600, a większe tuleje stosuje się już przy masywniejszych słupach i kolumnach. To dobry sygnał, bo pokazuje skalę zastosowań: jedna technologia obsługuje zarówno lekki taras, jak i solidniejszą podporę. Właśnie dlatego przed zakupem warto wiedzieć, jak dobrać średnicę i rozstaw, a nie tylko wybrać pierwszy dostępny wymiar.
Jak dobrać średnicę, długość i rozstaw słupów
Największy błąd, jaki widzę na etapie doboru materiału, to myślenie, że „grubsza rura wszystko załatwi”. Nie załatwi, jeśli grunt jest słaby albo punkty stoją za rzadko. Nośność zależy od całego układu: średnicy, głębokości, zbrojenia, jakości betonu i tego, jak obciążenie rozkłada się na ramę konstrukcji.
Praktycznie można przyjąć, że mniejsze średnice sprawdzają się przy lekkich obiektach, a większe tam, gdzie słup ma przenosić większy nacisk albo pracować jako mocny punkt kotwienia. Długość tulei dobiera się do planowanej głębokości posadowienia, a ta w Polsce zwykle musi zejść poniżej strefy przemarzania. W strefie zachodniej przyjmuje się orientacyjnie 0,8 m, w centralnej około 1,0 m, a w chłodniejszych rejonach 1,2-1,4 m; Inżynier Budownictwa przypomina, że to nadal podstawowy punkt odniesienia przy projektowaniu posadowienia.
| Średnica tulei | Przybliżone zastosowanie | Beton na 1 m słupa |
|---|---|---|
| 200 mm | Lekkie zadaszenia, małe elementy ogrodowe | 0,031 m³ |
| 250 mm | Altany, lekkie tarasy, niewielkie podpory | 0,049 m³ |
| 300 mm | Najbardziej uniwersalny wariant dla małych konstrukcji drewnianych | 0,071 m³ |
| 400 mm | Masywniejsze słupy i elementy nośne | 0,126 m³ |
| 500-600 mm | Duże podpory i bardziej obciążone kolumny | 0,196-0,283 m³ |
Przybliżone zużycie betonu łatwo policzyć samemu, więc od razu widać, jak zmienia się koszt wraz z wymiarem. To przydatne zwłaszcza wtedy, gdy inwestor chce porównać kilka wariantów bez zlecania od razu pełnej wyceny. Następny krok jest już czysto wykonawczy: trzeba przygotować podłoże i osadzić słupy tak, żeby beton pracował dokładnie tam, gdzie powinien.
Jak wykonać słupy fundamentowe krok po kroku
Wykonanie zaczynam od wytyczenia osi w terenie i sprawdzenia przekątnych. To moment, którego nie wolno robić „na oko”, bo nawet drobna pomyłka w rozstawie przenosi się później na całą konstrukcję. W praktyce używam sznurka, miarki, poziomicy i, jeśli teren jest większy, poziomicy laserowej.
- Wyznacz punkty pod słupy i sprawdź geometrię całego układu.
- Wykop otwory do planowanej głębokości, licząc się ze strefą przemarzania i warunkami gruntu.
- Oczyść dno z kamieni, korzeni i luźnej ziemi, a następnie przygotuj stabilną podkładkę.
- Ustaw tuleję pionowo, zabezpiecz ją przed przemieszczeniem i sprawdź poziom górnej krawędzi.
- Włóż zbrojenie, najczęściej w formie kosza z prętów połączonych strzemionami.
- Wypełnij tuleję betonem, zagęszczaj warstwami i kontroluj pion podczas wylewania.
- Zatop kotwy lub mocowania pod późniejsze połączenie z belkami, jeśli projekt tego wymaga.
- Zabezpiecz beton przed zbyt szybkim wysychaniem i daj mu czas na związanie.
Jeżeli chodzi o beton, w takich pracach często spotyka się mieszanki konstrukcyjne klasy co najmniej C20/25, ale ostatecznie decyduje projekt i obciążenie. Ja zwracam też uwagę na konsystencję: zbyt rzadka mieszanka utrudnia utrzymanie geometrii, a zbyt sucha nie wypełnia dobrze przestrzeni wokół zbrojenia. Dla lekkich konstrukcji można zwykle wrócić do montażu po kilku dniach, ale pełną wytrzymałość beton osiąga po około 28 dniach.
To już wystarcza, żeby uniknąć większości wpadek wykonawczych, ale w praktyce właśnie na tym etapie najłatwiej coś popsuć. Dlatego niżej rozbijam najczęstsze błędy na konkretne przypadki, bo to one najczęściej podnoszą koszt całej inwestycji.
Najczęstsze błędy, które potem kosztują najwięcej
Najbardziej problematyczny błąd to zbyt płytkie posadowienie. Jeśli słup znajdzie się w strefie pracy mrozu, grunt będzie go sezonowo podnosił i opuszczał. Nawet niewielkie ruchy są później widoczne na tarasie, balustradzie czy ramie domku, a naprawa zwykle oznacza już rozbiórkę fragmentu fundamentu.
Drugi częsty problem to brak poziomu między punktami. Punktowy fundament nie wybacza przypadkowej wysokości, bo konstrukcja nad nim ma potem pracować jako jeden układ. Jeśli jeden słup jest wyżej o kilka centymetrów, łatwo pojawia się naprężenie w belkach, skręcanie ramy i trudności z montażem ścian lub podłogi.
- Za mały rozstaw słupów powoduje niepotrzebne koszty, a za duży zbyt duże ugięcia konstrukcji.
- Brak zagęszczenia gruntu pod słupem osłabia całą podporę, nawet jeśli sam beton jest dobrej jakości.
- Pomijanie zbrojenia obniża odporność na zginanie i lokalne uszkodzenia.
- Niepionowa tuleja utrudnia montaż nadbudowy i pogarsza estetykę całej konstrukcji.
- Zalewanie bez kontroli kończy się pustkami, segregacją mieszanki i słabszym związaniem.
Ja patrzę jeszcze na jeden, często lekceważony detal: wodę. Jeśli w pobliżu słupa stoi wilgoć, a teren nie odprowadza wody, problem nie musi wyjść pierwszej zimy, ale prawie zawsze wraca po czasie. Właśnie dlatego sensowny fundament to nie tylko beton, lecz także rozsądne przygotowanie otoczenia, a to prowadzi już do kwestii kosztów i organizacji zakupu materiałów.
Ile to kosztuje i gdzie budżet ucieka najszybciej
Na koszt składają się cztery rzeczy: tuleje, beton, zbrojenie i robocizna albo czas własny. Na rynku widzę dziś tuleje kartonowe w szerokim przedziale, od mniej więcej 100 zł za krótszy element o średnicy 300 mm do około 240 zł za dłuższy odcinek tej samej średnicy. Mniejsze średnice potrafią kosztować mniej, ale różnice rosną wraz z długością i klasą wykonania szalunku.
Najciekawsze jest jednak to, że sam materiał na słupy często nie jest największym kosztem. Jeżeli trzeba zamówić transport, wynająć sprzęt do odwodnienia wykopu albo poprawiać geometrię po błędzie na starcie, budżet rośnie szybciej niż przy płycie czy bloczkach. Dlatego ja zawsze porównuję koszt całości, a nie tylko cenę jednej rury.
| Element kosztu | Co zwykle podbija cenę | Na czym da się oszczędzić bez utraty jakości |
|---|---|---|
| Tuleje | Duża średnica, większa długość, dostawa | Dobór wymiaru do realnego obciążenia |
| Beton | Wysoka liczba punktów i duża średnica słupów | Precyzyjne policzenie objętości przed zamówieniem |
| Zbrojenie | Wymóg większej sztywności i mocowania kotew | Zakup materiału według projektu, bez nadmiaru odpadu |
| Robocizna | Niwelacja terenu, kopanie głębokich otworów, poprawki | Dokładne wytyczenie i dobre przygotowanie działki przed startem |
Jeżeli inwestycja dotyczy małego obiektu, różnica między wariantami bywa naprawdę odczuwalna. Przy większej konstrukcji lepiej jednak dopuścić wyższy koszt, niż później ratować przechylone słupy. Właśnie tu domyka się praktyczna strona tematu: przed zamówieniem materiału warto sprawdzić jeszcze kilka rzeczy, żeby nie kupić zbyt małej lub zbyt dużej technologii.
Zanim zamówisz tuleje i beton, sprawdź te trzy rzeczy
Po pierwsze: ciężar konstrukcji i rozstaw podpór. Jeśli projekt jest prosty, a obciążenia niewielkie, nie ma sensu przepłacać za rozwiązania przewymiarowane. Po drugie: warunki gruntu i wody. Grunt suchy i nośny daje większą swobodę, ale podmokłe podłoże od razu zawęża pole manewru. Po trzecie: sposób użytkowania. Sezonowa altana i domek całoroczny to nie jest ten sam poziom wymagań.
Ja robię jeszcze jedną rzecz, którą wielu inwestorów pomija: sprawdzam, czy cała konstrukcja da się później sensownie połączyć z fundamentem. Kotwy, belki i punkty podparcia muszą do siebie pasować już na etapie planu, bo po zalaniu betonu zostaje tylko kosztowna korekta. Jeśli te trzy elementy są policzone dobrze, punktowy fundament z tulei kartonowych robi dokładnie to, do czego został stworzony: daje stabilne, równe i przewidywalne podparcie bez zbędnego rozmachu.
W praktyce najlepiej działa wtedy, gdy jest traktowany jako część większego projektu, a nie jako samodzielny trik budowlany. To właśnie takie podejście najczęściej odróżnia poprawnie wykonany fundament od rozwiązania, które po dwóch sezonach zaczyna wymagać napraw.
