Schodkowy fundament pojawia się tam, gdzie teren albo układ budynku wymusza zmianę poziomu posadowienia bez utraty ciągłości konstrukcji. W praktyce najwięcej zależy nie od samego betonu, ale od tego, czy stal została poprowadzona tak, by ława pracowała jak jeden element. Poniżej pokazuję, jak czytam projekt, jak podchodzę do detali wykonawczych i gdzie najczęściej powstają błędy, których później nie da się już łatwo poprawić.
Najważniejsze zasady, które utrzymują schodkową ławę w jednej pracy
- Schodkową ławę stosuje się wtedy, gdy różne poziomy posadowienia są konieczne, a nie wtedy, gdy „tak będzie wygodniej” na budowie.
- Pręty podłużne muszą przechodzić przez strefę uskoku z odpowiednim zakotwieniem, zamiast kończyć się dokładnie na załamaniu.
- Otulina, długość zakładów i średnice prętów wynikają z projektu, ale na budowie najczęściej psuje je niedokładny szalunek i źle ustawione dystanse.
- Uskok bywa newralgiczny, zwłaszcza na gruncie słabszym albo niejednorodnym, więc czasem wymaga dodatkowego dozbrojenia.
- Przed betonowaniem trzeba sprawdzić poziomy, czystość dna wykopu, stabilność szalunku i zgodność stali z rysunkiem.
Kiedy ława schodkowa ma sens i czego od niej oczekuję
Takie rozwiązanie stosuję przede wszystkim na działkach ze spadkiem i przy domach częściowo podpiwniczonych. Wtedy część fundamentu schodzi niżej, bo musi dojść do właściwej głębokości posadowienia, a reszta budynku może pozostać wyżej. Z konstrukcyjnego punktu widzenia celem nie jest „zrobienie schodków”, tylko zachowanie ciągłości nośnej mimo różnicy poziomów.
Ja zaczynam od pytania, czy schodkowa ława rzeczywiście rozwiązuje problem, czy tylko maskuje źle dobrany poziom budynku. Jeśli różnica terenu jest niewielka, projektant czasem wybiera prostszy układ z wyższymi ścianami fundamentowymi. Jeśli jednak teren mocno opada albo część domu ma mieć piwnicę, schodki są rozsądnym i często tańszym wyjściem niż sztuczne przekształcanie całej działki.
| Sytuacja | Co to oznacza dla fundamentu | Na co patrzę najpierw |
|---|---|---|
| Działka na skarpie | Poziom posadowienia zmienia się stopniowo, żeby nie robić niepotrzebnie głębokiego wykopu | Stateczność gruntu i kąt nachylenia terenu |
| Częściowe podpiwniczenie | Jedna część budynku schodzi niżej niż druga | Przejście między poziomami i ciągłość zbrojenia |
| Grunt słabszy lub niejednorodny | Uskok musi bezpiecznie przenieść naprężenia | Czy projekt przewiduje dodatkowe dozbrojenie |
| Mała różnica poziomów | Czasem wystarczy prostszy układ bez rozbudowanego schodkowania | Czy schodki nie komplikują niepotrzebnie robót |
W dobrym projekcie schodkowa ława nie jest przypadkiem. To świadoma odpowiedź na geometrię terenu, poziom wód gruntowych i wymagania konstrukcji. Kiedy wiem już, po co ją robię, przechodzę do tego, jak prowadzić stal, żeby ten układ naprawdę działał.

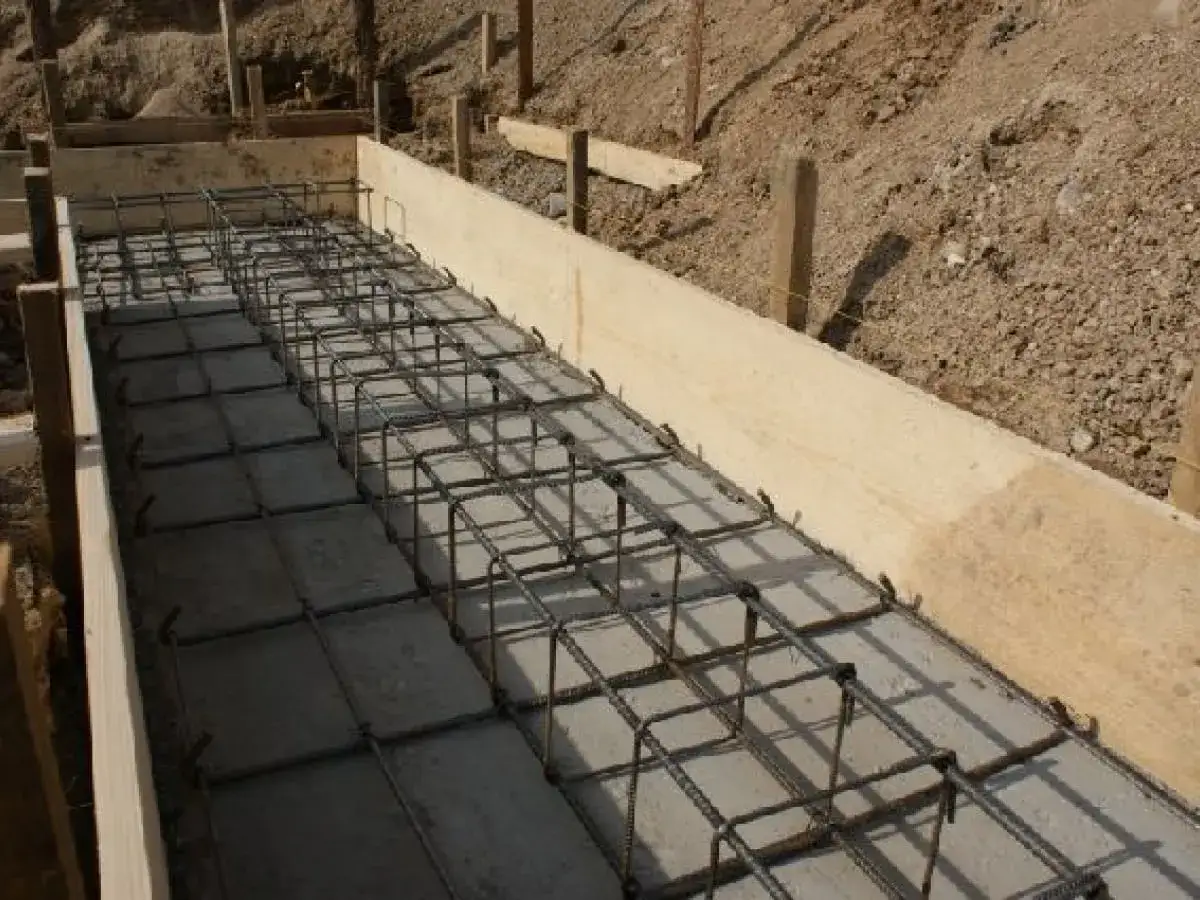

Jak prowadzę zbrojenie w strefie uskoku
Patrzę na kosz zbrojeniowy jak na jeden ciągły element. Pręty podłużne nie powinny kończyć się na samym załamaniu, bo właśnie tam pojawiają się największe naprężenia. W typowym domu jednorodzinnym spotyka się układ z czterema prętami podłużnymi o średnicy 12-16 mm, spiętymi strzemionami, ale dokładny dobór zawsze wynika z projektu konstrukcyjnego.
Zakotwienie to odcinek pręta, który musi być osadzony w betonie tak, aby stal mogła bezpiecznie oddać siły do całego elementu. W praktyce oznacza to, że nie wolno traktować uskoku jak miejsca, w którym po prostu się „ucina” zbrojenie i liczy, że beton wszystko załatwi. Beton dobrze pracuje na ściskanie, ale słabo znosi rozciąganie, więc to stal przejmuje najtrudniejszą część pracy.
- Pręty podłużne prowadzę możliwie ciągle przez strefę zmiany poziomu.
- Strzemiona utrzymują geometrię kosza i nie pozwalają, by stal przemieściła się przy betonowaniu.
- Dodatkowe pręty przy uskoku stosuję wtedy, gdy projektant przewiduje większe obciążenia albo grunt jest nierówny.
- Otulina betonowa musi zostać zachowana, bo chroni stal przed korozją i zapewnia współpracę z betonem.
Jeżeli uskok jest wyższy albo grunt pod nim nie daje pełnej pewności, konstruktor zwykle wzmacnia tę strefę dodatkowymi prętami albo gęstszym układem strzemion. To nie jest ozdoba projektu, tylko sposób na ograniczenie lokalnych naprężeń. Gdy układ stali mam już rozpisany, patrzę na liczby: kąt, otulinę, wysokość stopnia i poziom posadowienia.
Parametry, których nie ustalam na oko
W fundamentach drobna różnica potrafi zrobić dużą różnicę. Dlatego nie lubię podejścia „tu się dosypie, tam podbije, a stal jakoś się dopasuje”. Przy schodkowej ławie kilka wartości trzeba trzymać bardzo pilnie, bo one decydują o tym, czy fundament będzie pracował zgodnie z założeniem, czy zacznie przenosić naprężenia w niekontrolowany sposób.
| Parametr | Praktyczna wartość, na którą zwracam uwagę | Dlaczego to ważne |
|---|---|---|

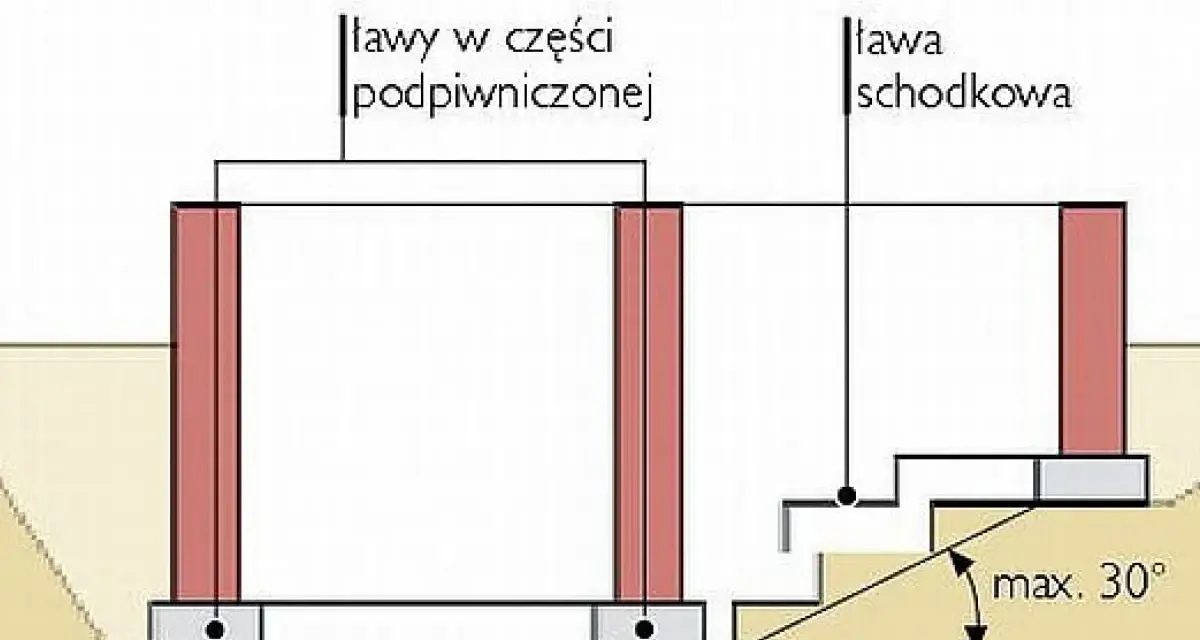

| Kąt nachylenia ławy | Najczęściej utrzymuje się go w granicach około 30° | Za duży spadek komplikuje pracę stali i zwiększa ryzyko poślizgu konstrukcji na gruncie |
| Wysokość stopnia | W praktyce często około 30 cm | Zbyt wysoki schodek trudniej poprawnie zaszalować i dozbroić |
| Otulina na chudym betonie | Zwykle około 5 cm | Chroni pręty przed wilgocią i korozją oraz pomaga utrzymać właściwą pracę żelbetu |
| Średnica prętów | Najczęściej 12-16 mm | Dobór zależy od obciążeń, ale ten zakres często pojawia się w domach jednorodzinnych |
| Głębokość posadowienia | Co najmniej poniżej strefy przemarzania, zwykle z zapasem około 20 cm | Ogranicza ryzyko wysadzin mrozowych |
W Polsce większość kraju leży w strefie, w której grunt zamarza mniej więcej do 1 m, a na chłodniejszych obszarach głębiej, nawet do 1,4 m. To ważne nie tylko dla samego betonu, ale też dla układu stali, bo źle dobrany poziom posadowienia potrafi osłabić cały detal, niezależnie od tego, jak dobrze zostanie ułożone zbrojenie. Skoro parametry są już jasne, zostaje najtrudniejsze: uniknięcie błędów, które na budowie wyglądają niegroźnie, a później bolą najbardziej.
Najczęstsze błędy, które osłabiają schodkową ławę
Największy problem widzę zwykle nie w projekcie, tylko w wykonaniu. Sam detal schodkowy jest poprawny tylko wtedy, gdy budowa nie zacznie go „poprawiać” po swojemu. Kilka błędów pojawia się wyjątkowo często i właśnie one robią największą różnicę w trwałości fundamentu.
- Przerwanie zbrojenia na uskoku - to najgorszy skrót myślowy. Jeśli stal kończy się w miejscu największych naprężeń, ława przestaje pracować jak całość.
- Zbyt mała otulina - pręty leżą zbyt blisko krawędzi, więc szybciej korodują i gorzej współpracują z betonem.
- Za małe zakotwienie - zakład jest za krótki, przez co siły nie przechodzą poprawnie przez strefę łączenia.
- Nieustabilizowany wykop - osypujący się grunt zmienia geometrię ławy i utrudnia zachowanie projektu.
- Szalunek bez kontroli poziomów - nawet niewielkie przesunięcie na kilku stopniach daje później realny problem przy ścianach fundamentowych.
- Betonowanie na zabrudzonym lub zalanym dnie - błoto, woda i luźny urobek psują kontakt betonu z podłożem.
Najczęściej właśnie tu widać różnicę między ekipą, która po prostu „wylewa fundament”, a ekipą, która rozumie, jak ten fundament ma później pracować. Gdy błędy są wyłapane wcześniej, zostaje ostatnia kontrola przed betonowaniem, i to ona najczęściej decyduje o spokoju na kolejnych etapach.
Ostatnia kontrola przed betonem, która oszczędza najwięcej nerwów
Przed zalaniem ławy robię krótką, ale bardzo konkretną kontrolę. To moment, w którym najłatwiej jeszcze coś poprawić bez kosztownych przeróbek. Z mojego punktu widzenia te kilka minut daje więcej niż późniejsze tłumaczenie, że „tak wyszło w gruncie”.
- Sprawdzam zgodność wymiarów z projektem, zwłaszcza poziomy stopni i szerokość ławy.
- Oglądam stal pod kątem ciągłości, zakładów i zakotwień w strefie uskoku.
- Kontroluję dystanse, żeby otulina nie zeszła do wartości przypadkowej.
- Upewniam się, że dno wykopu jest czyste, stabilne i nie stoi w nim woda.
- Patrzę, czy szalunek nie pracuje pod naciskiem gruntu i czy nie wymusi później zmian geometrii.
- Weryfikuję klasę betonu i sposób jego podania, żeby nie rozrywać kosza przy wylewaniu.
Jeśli te punkty są dopięte, fundament schodkowy przestaje być problematycznym detalem, a staje się po prostu dobrze dobraną odpowiedzią na trudny teren. Właśnie tak podchodzę do takich konstrukcji: bez skrótów, bez zgadywania i bez wiary, że stal da się zastąpić „solidnym betonem”.
