Rozstaw wieszaków ES w suficie podwieszanym decyduje nie tylko o sztywności konstrukcji, ale też o tym, czy po szpachlowaniu nie pojawią się fale, pęknięcia albo nieprzyjemne ugięcia na łączeniach. W praktyce chodzi o prawidłowe rozłożenie obciążeń na ruszcie, czyli metalowym szkielecie sufitu, a nie o przypadkowe rozmieszczenie punktów mocowania. Poniżej pokazuję konkretną wartość dla typowych systemów, warunki, które ją zmieniają, oraz prosty sposób rozmierzenia całej konstrukcji bez zgadywania.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- W typowych systemach CD60 z ES maksymalny rozstaw zawiesi wynosi zwykle 1000 mm.
- Skrajny wieszak daje się zwykle nie dalej niż 200 mm od ściany.
- Przy większym obciążeniu, wymaganiach akustycznych albo ogniowych rozstaw często trzeba zagęścić.
- Rozstaw wieszaków to nie to samo co rozstaw profili nośnych, więc tych parametrów nie wolno mieszać.
- Najbezpieczniej zawsze trzymać się karty konkretnego systemu, a nie jednej „uniwersalnej” zasady.
Jaki rozstaw wieszaków ES przyjąć w praktyce

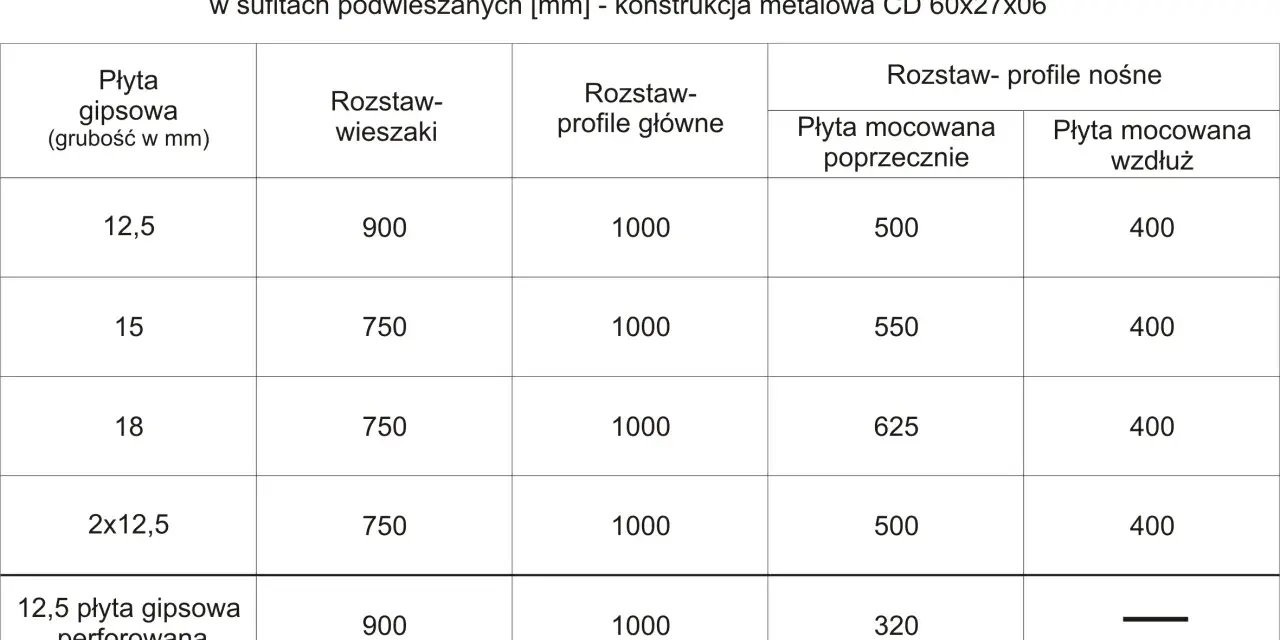

Jeżeli mam do czynienia z typowym sufitem podwieszanym na profilach CD 60, przyjmuję 1000 mm jako górną granicę między wieszakami ES. Taką wartość podają aktualne karty systemowe producentów, a skrajne punkty podwieszenia mają zwykle trzymać się w odległości nie większej niż 200 mm od ściany. To nie jest wartość „na oko”, tylko praktyczny limit, który pomaga utrzymać płaszczyznę sufitu i ograniczyć pracę rusztu.
Ważne jest też to, czego wiele osób nie rozróżnia: rozstaw wieszaków nie jest tym samym co rozstaw profili nośnych. W jednym z aktualnych systemów Rigips profile CD 60 mają własny, osobny moduł, a uchwyty ES są tylko elementem podwieszenia całej konstrukcji. Ja właśnie dlatego zawsze czytam system jako całość, a nie pojedynczy parametr wyrwany z kontekstu.
Jeżeli chcesz prostą odpowiedź, to brzmi ona tak: 1000 mm to maksimum, nie cel sam w sobie. Im cięższa zabudowa i im bardziej wymagający sufit, tym ostrożniej trzeba podchodzić do tej granicy. To prowadzi do pytania, od czego naprawdę zależy, czy można zostać przy takim rozstawie, czy trzeba go zmniejszyć.
Od czego zależy, czy trzeba zagęścić podwieszenie
Ja zagęszczam rozstaw nie dlatego, że „tak się robi”, ale dlatego, że konstrukcja zaczyna tego wymagać. Na decyzję wpływa kilka konkretnych rzeczy:
- Masa zabudowy - jedna warstwa płyty 12,5 mm obciąża konstrukcję wyraźnie mniej niż podwójne opłytowanie albo płyty specjalne.
- Wełna mineralna - sama nie robi rewolucji, ale przy większej grubości i cięższej okładzinie dokładnie już ją czuć w obciążeniu.
- Wymagania akustyczne - sufity tłumiące dźwięk zwykle są bardziej wrażliwe na ugięcia i rozchodzenie się naprężeń.
- Wymagania ogniowe - rozwiązania o odporności ogniowej nie lubią improwizacji, bo każdy element systemu musi pracować zgodnie z klasą całego układu.
- Punktowe obciążenia - czyli miejscowe ciężary, na przykład oprawy oświetleniowe, kratki, rewizje albo elementy techniczne.
- Stan stropu - słabe kotwienie albo nierówne podłoże potrafi zniweczyć nawet dobrze zaprojektowany rozstaw.
Najczęstszy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na sam sufit, a nie na to, co wisi pod nim i nad nim. Jeśli w projekcie dochodzą ciężkie oprawy albo dodatkowe warstwy izolacji, ja od razu zakładam, że rozstaw trzeba przeliczyć jeszcze raz. Taki rozsądny zapas zwykle wychodzi taniej niż późniejsza poprawka.
Jak rozmierzyć wieszaki ES na suficie krok po kroku
Przy montażu nie zaczynam od wkręcania pierwszego elementu, tylko od dokładnego wyznaczenia geometrii. To oszczędza nerwów na końcu, kiedy każda pomyłka w osi wychodzi spod płyty jeszcze bardziej niż spod profilu.
- Wyznacz poziom sufitu laserem albo poziomicą laserową i zaznacz go na wszystkich ścianach obwodowych.
- Rozrysuj osie profili nośnych, bo to one porządkują cały układ podwieszenia.
- Zaznacz punkty mocowania wieszaków ES tak, by między nimi nie przekraczać 1000 mm.
- Przy ścianach zostaw skrajny punkt podwieszenia maksymalnie 200 mm od lica ściany.
- Sprawdź, czy wszystkie punkty kotwienia trafiają w nośne podłoże, a nie w słabą warstwę tynku czy osłabiony fragment stropu.
- Po zawieszeniu profili skontroluj płaszczyznę, zanim ruszt zostanie zamknięty płytami.
W praktyce przydaje się jeszcze jedna zasada: im dłuższy odcinek profilu i im więcej łączeń, tym dokładniej trzeba pilnować osi. Dylatacja, czyli szczelina pozwalająca konstrukcji pracować bez pękania, też nie jest detalem kosmetycznym, tylko elementem, który potrafi uratować cały sufit w większym pomieszczeniu.
Na tym etapie najłatwiej wychwycić błędy, które później byłyby już bardzo drogie do poprawienia. Jeśli ruszt jest równy i stabilny przed opłytowaniem, szanse na spokojne wykończenie rosną skokowo. A to prowadzi do najczęstszych potknięć, które widzę na budowie.
Najczęstsze błędy, które kosztują najwięcej poprawek
Jeżeli miałbym wskazać kilka powtarzalnych błędów, to zawsze są podobne:
- rozstaw większy niż 1000 mm, bo „przecież i tak to się trzyma”;
- skrajne wieszaki zbyt daleko od ściany, przez co końce sufitu opadają szybciej niż środek;
- mieszanie elementów z różnych systemów bez sprawdzenia zgodności;
- kotwienie w podłożu, które nie przenosi realnie obciążeń;
- brak uwzględnienia opraw, rewizji i innych punktowych ciężarów;
- kontrola poziomu dopiero po zamknięciu konstrukcji płytą.
Właśnie ten ostatni błąd jest wyjątkowo kosztowny, bo wtedy poprawki oznaczają rozbiórkę. Ja wolę zatrzymać ekipę na etapie rusztu i sprawdzić kilka milimetrów niż później walczyć z pękającą szpachlą. W sufitach podwieszanych oszczędność czasu na początku bardzo często zamienia się w stratę czasu na końcu.
Kiedy ES wystarczy, a kiedy lepiej wybrać inne zawiesie
ES jest dobrym wyborem do prostych, lekkich i średnio obciążonych sufitów. Jeżeli konstrukcja ma być stosunkowo niska, a zależy mi na szybkim i prostym montażu, to właśnie ten uchwyt daje bardzo sensowny kompromis między ceną, czasem i funkcjonalnością. Gdy jednak sufit ma większe wymagania, patrzę szerzej niż tylko na samą łatwość montażu.
| Rozwiązanie | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| ES | Lekkie i standardowe sufity z płyt g-k | Prosty montaż, niski koszt, szybkie ustawienie konstrukcji | Mniejszy zapas przy cięższej zabudowie i ograniczona elastyczność regulacji |
| Wieszak obrotowy | Sufity, w których liczy się wygodna regulacja i pewne podwieszenie | Łatwiejsze poziomowanie, większa kontrola nad geometrią | Zwykle bardziej pracochłonny niż ES |
| Noniusz | Konstrukcje techniczne, cięższe lub bardziej wymagające | Bardzo dobra regulacja i wysoka sztywność | Więcej elementów, więcej czasu i wyższy koszt montażu |
Jeżeli mam być praktyczny, to ES wybieram wtedy, gdy wiem, że nie będę walczył z dużym obciążeniem ani skomplikowaną geometrią. Przy sufitach akustycznych, ogniowych albo z dużą liczbą elementów instalacyjnych lepiej nie trzymać się zasady „byle taniej”. Czasem lepsze zawiesie i ciaśniejszy rozstaw wychodzą po prostu rozsądniej.
Co sprawdzam przed zamknięciem rusztu
Przed przykręceniem płyt sprawdzam już tylko rzeczy, które naprawdę mają znaczenie dla trwałości całego sufitu. Jeśli wszystko się zgadza na tym etapie, później zwykle nie ma niespodzianek.
- Czy rozstaw wieszaków ES nie przekracza 1000 mm.
- Czy skrajne punkty podwieszenia są blisko ścian, najlepiej do 200 mm.
- Czy profile są równe, a ich osie nie „uciekają” na długości pomieszczenia.
- Czy kotwy pracują w nośnym podłożu i mają odpowiedni zapas wytrzymałości.
- Czy uwzględniono wszystkie obciążenia dodatkowe, zwłaszcza oprawy i rewizje.
Jeżeli miałbym zostawić jedną praktyczną myśl, to taką: przy wieszakach ES nie wygrywa ten, kto rozstawia je najrzadziej, tylko ten, kto rozumie cały układ sufitu. Dobrze rozplanowany ruszt daje równą płaszczyznę, mniej poprawek i spokojniejsze wykończenie, a to w budownictwie często jest ważniejsze niż kilka zaoszczędzonych elementów.
