W instalacjach elektrycznych kolor żyły potrafi powiedzieć bardzo dużo, ale tylko wtedy, gdy czyta się go w kontekście normy, schematu i rodzaju obwodu. Ten artykuł wyjaśnia, co oznacza niebieski przewód, kiedy można ufać oznaczeniu barwą, a kiedy trzeba sprawdzić dokumentację i wykonać pomiar. Dodałem też praktyczne wskazówki dla elektryki i automatyki, bo w tych dwóch obszarach ten sam kolor bywa rozumiany poprawnie tylko wtedy, gdy nie pomija się szczegółów.
Barwa pomaga rozpoznać funkcję, ale nie zastępuje weryfikacji obwodu
- Jasnoniebieska izolacja w standardowych instalacjach oznacza zwykle przewód neutralny N.
- Neutralny nie jest przewodem ochronnym, a więc nie wolno go mylić z PE.
- W starych instalacjach, po naprawach i w układach specjalnych kolor nie zawsze mówi wszystko.
- W automatyce kolor przewodu jest ważny, ale ostatecznie liczą się też opisy zacisków, schemat i pomiar.
- PEN ma własne zasady oznaczania i nie należy traktować go jak zwykłej niebieskiej żyły.
- Najbezpieczniej zakładać, że barwa jest wskazówką, a nie dowodem.

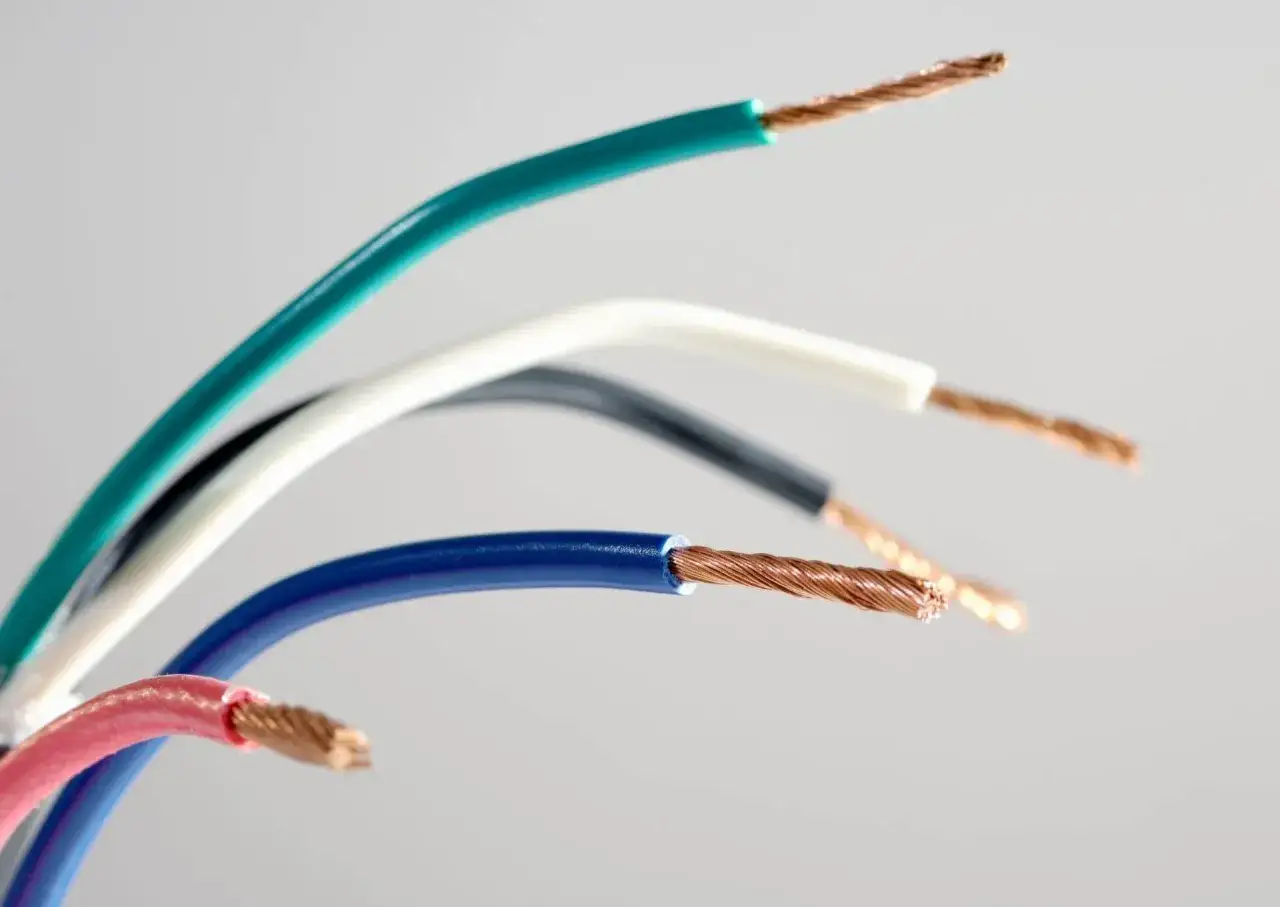

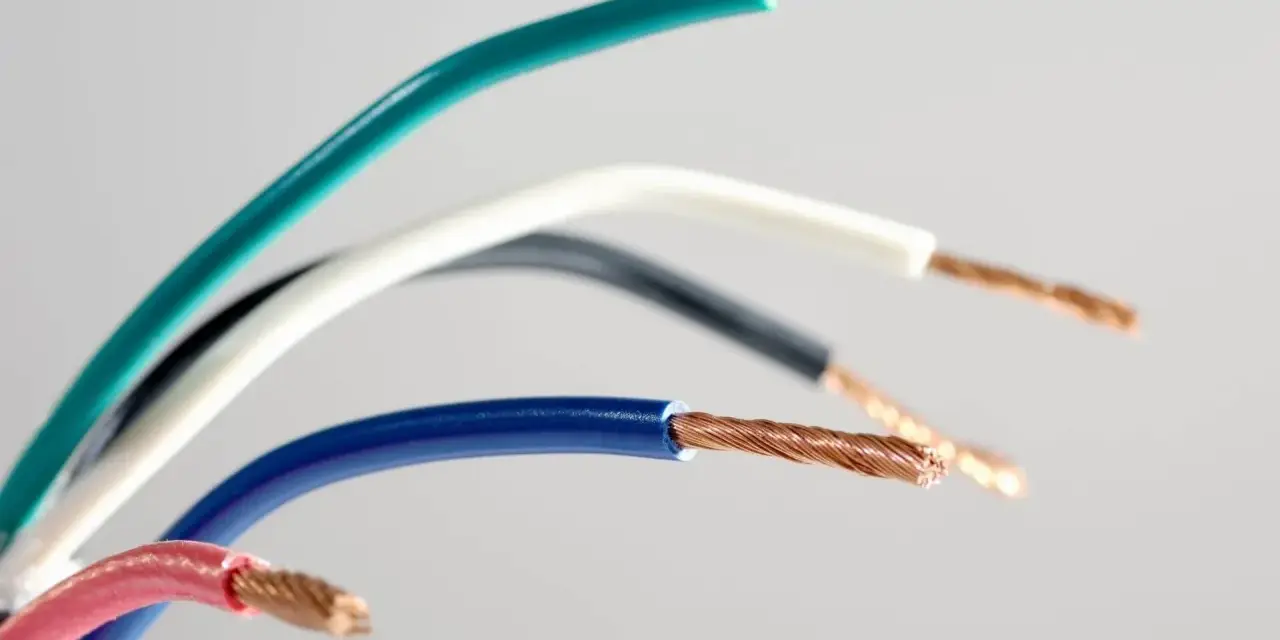

Co oznacza jasnoniebieska żyła w instalacji
W typowej instalacji niskiego napięcia jasnoniebieska izolacja wskazuje na przewód neutralny, czyli N. To on zamyka obwód w układzie AC i w normalnych warunkach jest połączony z punktem neutralnym źródła zasilania. W praktyce oznacza to, że taki przewód nie jest „martwy” tylko dlatego, że nie ma koloru fazy. Potrafi przewodzić prąd roboczy i trzeba go traktować z taką samą ostrożnością jak pozostałe żyły czynne.
Najprościej ujmując: barwa niebieska ma pomagać w szybkiej identyfikacji funkcji, a nie w ocenianiu, czy coś „na pewno nie kopie”. W normach identyfikacji przewodów chodzi właśnie o to, by ograniczyć pomyłki, które w rozdzielnicy, puszce albo szafie sterowniczej kończą się błędem montażowym albo awarią. Dlatego jasnoniebieski nie jest kolorem przypadkowym i nie powinien być używany do oznaczania innych funkcji w obwodzie, w którym występuje neutralny lub środkowy punkt odniesienia.

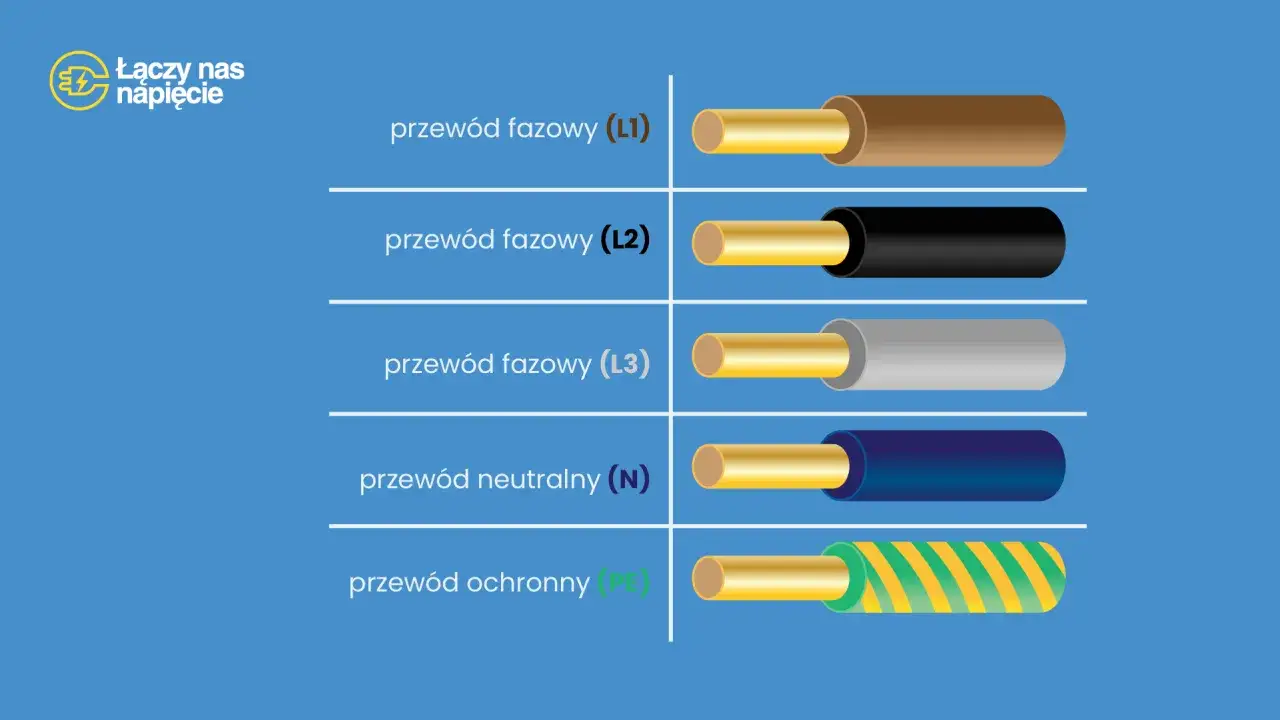

| Kolor żyły | Typowa funkcja | Co to oznacza w praktyce |
|---|---|---|
| Jasnoniebieski | Neutralny N | Przewód roboczy, który może prowadzić prąd podczas normalnej pracy |
| Żółto-zielony | Ochronny PE | Przewód ochronny, którego nie używa się jako fazy ani neutralnego |
| Brązowy, czarny, szary | Fazowe L1, L2, L3 | Żyły czynne zasilające odbiornik lub obwód sterowania |
| Jasnoniebieski w układzie specjalnym | Wymaga sprawdzenia dokumentacji | Kolor może mieć sens tylko wtedy, gdy projekt i oznaczenia końcowe to potwierdzają |
Ta prosta mapa barw daje dobry punkt startu, ale w praktyce nie wystarcza do pracy bezmyślnej. I właśnie dlatego trzeba od razu przejść do wyjątków, bo to one najczęściej decydują o tym, czy instalacja jest czytelna, czy tylko wygląda na poprawną.
Kiedy kolor przestaje być wystarczającą wskazówką
W nowych, poprawnie wykonanych instalacjach kolorystyka jest zazwyczaj spójna. Problem zaczyna się tam, gdzie ktoś przez lata coś dobudowywał, przerabiał albo naprawiał „na szybko”. W takich układach ten sam przewód może zostać wykorzystany niezgodnie z pierwotnym przeznaczeniem, a sam kolor przestaje być wiarygodnym opisem funkcji. To szczególnie ważne przy remontach mieszkań, modernizacji rozdzielnic i odświeżaniu starszych obiektów przemysłowych.
Warto też pamiętać o przewodzie PEN, czyli ochronno-neutralnym. To nie jest zwykły neutralny ani zwykły ochronny. Taki przewód ma własne zasady oznaczania i nie wolno go upraszczać do stwierdzenia „to tylko niebieski”. Właśnie w tym miejscu najczęściej pojawia się fałszywe poczucie bezpieczeństwa: ktoś widzi znany kolor, zakłada znajomą funkcję i pomija pomiar. W elektroinstalacji to zły nawyk.
W normach identyfikacji przewodów dopuszcza się również sytuacje, w których niebieska barwa może pojawić się w innych rolach tylko wtedy, gdy dany obwód nie zawiera neutralnego lub środkowego przewodu i nie ma ryzyka pomyłki. To jednak nie jest zaproszenie do dowolności, tylko wyjątek wymagający porządnego opisu i zgodności z dokumentacją. Jeśli coś wygląda nietypowo, ja zawsze zakładam, że trzeba sprawdzić więcej niż sam kolor.
To prowadzi naturalnie do automatyki, bo tam przewody bywają opisane jeszcze dokładniej, a sam odcień izolacji ma znaczenie tylko w zestawie z numeracją i schematem.
Jak czytam barwy w automatyce i szafach sterowniczych
W automatyce przemysłowej kolor przewodu jest ważny, ale nie działa samodzielnie. W szafie sterowniczej liczą się też oznaczenia zacisków, numeracja żył, opisy na schemacie i logika całego układu. To dlatego dobrze wykonana rozdzielnica nie opiera się wyłącznie na kolorach. Barwa ma przyspieszać serwis, a nie zastępować dokumentację.
W praktyce oznacza to kilka prostych zasad:
- neutralny w obwodach AC pozostaje przewodem oznaczonym jasnoniebiesko,
- przewód ochronny pozostaje żółto-zielony i nie powinien być używany roboczo,
- żyły fazowe w układach trójfazowych mają inne, odróżnialne kolory,
- w obwodach sterowania kolor bez opisu bywa niewystarczający, zwłaszcza po modernizacji,
- w maszynach i szafach kontrolnych ostatecznie decydują także symbole na zaciskach i zgodność z projektem.
To jest ważne również z perspektywy pracy technicznej. Dobra praktyka zawodowa nie polega na zgadywaniu po izolacji, tylko na szybkim połączeniu trzech informacji: barwy, oznaczenia i pomiaru. Właśnie taka rutyna odróżnia przypadkowe podłączenie od pracy, którą można bezpiecznie odebrać po uruchomieniu.
W automatyce spotyka się też układy, w których kolor jest tylko jednym z wielu poziomów identyfikacji. Jeśli instalacja jest rozbudowana, przewód może mieć opis na tulejce, numer żyły w dokumencie i funkcję opisaną na zacisku. To nie przesada, tylko sposób na ograniczenie ryzyka serwisowego. I właśnie dlatego kolejny krok powinien dotyczyć weryfikacji, nie samej obserwacji.
Jak sprawdzam przewód przed podłączeniem
Zanim ktoś podłączy obwód, powinien sprawdzić, czy oznaczenie zgadza się z rzeczywistą funkcją żyły. W praktyce robi się to w trzech krokach: odczyt dokumentacji, weryfikacja oznaczeń na aparacie lub listwie i pomiar odpowiednim miernikiem. Sam kolor nie wystarcza, zwłaszcza gdy instalacja była naprawiana etapami albo pochodzi z różnych okresów.
- Sprawdź schemat lub opis rozdzielnicy, jeśli jest dostępny.
- Odszukaj oznaczenie zacisku, zwykle N dla neutralnego i PE dla ochronnego.
- Wykonaj pomiar, aby potwierdzić, że obwód ma właściwe połączenie i nie ma napięcia tam, gdzie go nie powinno być.
- Jeśli oznaczenia są niespójne, nie opieraj decyzji wyłącznie na kolorze żyły.
W tym miejscu dodam rzecz, którą często pomija się w skróconych poradach: brak koloru nie oznacza braku funkcji. Przewód może być poprawnie oznaczony końcówkami, opisany w dokumentacji albo zidentyfikowany po zaciskach. Z drugiej strony żyła w atrakcyjnym, „znanym” kolorze nadal może być źle użyta. Dlatego w pracy technicznej najbezpieczniejsze jest myślenie warstwowe, nie intuicyjne.
Ten sposób działania szczególnie dobrze sprawdza się przy odbiorach po remoncie i przy wymianie osprzętu. Z mojego punktu widzenia to właśnie tu widać różnicę między montażem „na oko” a instalacją, którą da się później utrzymać, serwisować i bezpiecznie rozbudować. A skoro mowa o błędach, warto pokazać te, które pojawiają się najczęściej.
Najczęstsze pomyłki przy remoncie i modernizacji
Najczęstszy błąd to używanie jasnoniebieskiej żyły jako przewodu fazowego, bo „akurat była wolna”. Taki skrót myślowy jest wygodny tylko na etapie montażu, a później robi się z niego problem dla serwisu, odbioru i bezpieczeństwa. Drugi częsty błąd to mylenie neutralnego z ochronnym. Z pozoru oba przewody bywają kojarzone z „powrotem” lub „uziemieniem”, ale ich rola jest całkiem inna.
W praktyce spotykam jeszcze trzy typowe potknięcia:
- brak oznaczeń końcówek po przeróbce instalacji,
- przyjęcie, że stara kolorystyka działa tak samo jak nowa,
- ignorowanie dokumentacji, bo kolor „wydaje się oczywisty”.
Jest też osobna grupa pomyłek w automatyce. W szafach sterowniczych ktoś potrafi wymienić fragment wiązki, zachować tylko część oznaczeń i zostawić resztę „do później”. Taki układ działa do pierwszej awarii, a potem serwisant traci czas na odtwarzanie logiki zamiast na naprawę. To nie jest drobiazg estetyczny. To kwestia diagnostyki i bezpieczeństwa pracy.
Jeśli coś miałbym polecić bez wahania, to konsekwencję: jeden kolor, jedna funkcja, jedno oznaczenie w dokumentacji. Właśnie tak buduje się instalację, którą ktoś później rozumie bez domysłów. I to prowadzi do ostatniego, praktycznego bloku: co warto sprawdzić, zanim uzna się temat za zamknięty.
Co sprawdzić, żeby nie pomylić neutralnego z roboczym
Najkrótsza odpowiedź brzmi: nie ufaj wyłącznie izolacji. Jeśli widzisz jasnoniebieską żyłę, potraktuj ją jako mocną wskazówkę, ale dopiero potem sprawdź, czy w danym obwodzie rzeczywiście pełni rolę neutralną. W nowych instalacjach to zwykle działa zgodnie z normą, jednak po modernizacji, w układach mieszanych i w starszych obiektach bywa inaczej.
Jeśli pamiętasz tylko kilka zasad, niech będą takie:
- jasnoniebieski kolor zwykle oznacza neutralny N,
- żółto-zielony jest zarezerwowany dla ochronnego PE,
- PEN ma własne reguły i wymaga szczególnej ostrożności,
- w automatyce kolor pomaga, ale nie zastępuje opisu i pomiaru,
- przy remoncie zawsze sprawdzaj zgodność z dokumentacją, a nie tylko z barwą izolacji.
Jeśli mam zostawić jedną myśl praktyczną, to tę: kolor przewodu ma prowadzić instalatora, ale nigdy go nie zwalniać z myślenia. Właśnie dlatego ten temat jest tak ważny zarówno dla elektryka, jak i automatyka. Jeśli podejdziesz do niego porządnie, zyskujesz nie tylko poprawne podłączenie, ale też instalację, którą da się bezpiecznie utrzymać przez lata.
