Temat ciśnienia próbnego w instalacji wodnej wydaje się prosty tylko na pierwszy rzut oka. W praktyce wszystko zależy od tego, czy mówimy o instalacji wewnętrznej w budynku, czy o sieci wodociągowej, oraz według jakiej normy i dokumentacji wykonuje się badanie. Poniżej rozpisuję to bez skrótów myślowych: jakie wartości stosuje się najczęściej, jak je policzyć i co sprawdzić, żeby próba szczelności była naprawdę wiarygodna.
Najpierw ustala się normę, a potem właściwe ciśnienie
- W instalacjach wewnętrznych wody pitnej najczęściej spotyka się próbę na poziomie 1,1 razy dopuszczalne ciśnienie robocze.
- W starszych specyfikacjach wykonawczych pojawia się też zasada 1,5 razy ciśnienie robocze, zwykle z dolnym limitem 10 bar.
- Jeśli instalacja ma różne elementy o różnych parametrach, decyduje najniższa dopuszczalna wartość całego układu.
- Przed próbą trzeba instalację napełnić, odpowietrzyć i sprawdzić wzrokowo połączenia.
- Wynik uznaje się za dobry, gdy ciśnienie pozostaje stabilne i nie ma przecieków na złączach.
Najpierw ustal, z jakim systemem masz do czynienia
Ja zawsze zaczynam od jednego pytania: czy chodzi o instalację wewnętrzną w budynku, czy o sieć wodociągową prowadzoną poza obiektem. To nie jest drobiazg. Wewnętrzna instalacja wody użytkowej i sieć zewnętrzna potrafią mieć inne zasady badania, inne etapy próby i inne wartości ciśnienia próbnego.
Jeśli mówimy o typowej instalacji w domu, mieszkaniu albo budynku usługowym, najczęściej poruszamy się w logice normy PN-EN 806-4 i instrukcji systemowych producentów. Gdy w grę wchodzi sieć wodociągowa z PE albo PVC, procedura jest zwykle bardziej rozbudowana i nie powinno się bezrefleksyjnie kopiować wartości z instalacji wewnętrznej.
To właśnie z tego powodu w obiegu funkcjonują różne odpowiedzi na to samo pytanie. Jedne są poprawne dla domowej instalacji wodnej, inne dla magistrali albo odcinka przyłącza. Najgorszy błąd to wzięcie jednej liczby z internetu i zastosowanie jej do wszystkiego. Dalej pokażę, skąd biorą się te różnice i jak wybrać właściwą wartość bez zgadywania.
Najczęściej spotykane ciśnienia w praktyce
Jeśli potrzebujesz krótkiej odpowiedzi, to najbezpieczniej myśleć tak: w instalacji wewnętrznej wody pitnej bardzo często przyjmuje się ciśnienie próbne równe 1,1 razy maksymalne ciśnienie robocze. W materiałach Pipelife opartych o PN-EN 806-4 taki właśnie sposób liczenia jest pokazany wprost, a przykład 10 bar ciśnienia roboczego daje 11 bar próby.
| Przypadek | Typowa wartość próby | Co to oznacza w praktyce |
|---|---|---|
| Instalacja wewnętrzna wody pitnej wg PN-EN 806-4 | 1,1 × dopuszczalne ciśnienie robocze | Przy 10 barach roboczych próba wynosi zwykle 11 bar |
| Starsze specyfikacje i część dokumentacji wykonawczej | 1,5 × ciśnienie robocze, nie mniej niż 10 bar | Przy niższych ciśnieniach roboczych wartość często „dobija” do 10 bar |
| Sieć wodociągowa z PE lub PVC | Zgodnie z projektem i PN-EN 805 | To osobna procedura, zwykle wieloetapowa |
| Element o niższej klasie ciśnieniowej | Nie wyżej niż jego limit | Decyduje najsłabszy punkt całego układu |
W praktyce oznacza to jedno: nie pytam tylko „ile barów?”, ale „jaką normą i jakim systemem jest objęta ta instalacja?”. Dopiero wtedy wartość ma sens. W wielu nowych systemach odpowiedź będzie bliższa 11 barom niż 10, ale w starszych dokumentacjach nadal spotyka się zapis o 1,5-krotności ciśnienia roboczego. To nie jest sprzeczność, tylko różne podejścia stosowane w różnych warunkach i dla różnych układów. Dalej pokażę, jak to policzyć bez pomyłki.
Jak policzyć ciśnienie próbne dla własnej instalacji
Najprostszy sposób jest naprawdę prosty: bierzesz dopuszczalne ciśnienie robocze instalacji i mnożysz je przez współczynnik wymagany w projekcie albo instrukcji systemu. Jeśli dokumentacja mówi o 1,1 razy, liczysz 1,1. Jeśli mówi o 1,5 razy, liczysz 1,5. Problem zaczyna się wtedy, gdy wynik z równania jest wyższy niż pozwala na to konkretny element instalacji.
Przykłady są tu najczytelniejsze:
- Przy dopuszczalnym ciśnieniu roboczym 10 bar i zasadzie 1,1 razy otrzymujesz 11 bar.
- Przy ciśnieniu roboczym 6 bar i zasadzie 1,1 razy wychodzi 6,6 bar.
- Przy ciśnieniu roboczym 6 bar i zasadzie 1,5 razy wychodzi 9 bar, ale jeśli dokumentacja wymaga minimum 10 bar, to właśnie 10 bar będzie wartością próby.
To jest moment, w którym wiele osób popełnia błąd: liczy tylko wzorem, bez sprawdzenia ograniczeń armatury, złączek, filtrów, wodomierza czy zaworów. Ja traktuję najniższy dopuszczalny parametr jak bezpiecznik całej instalacji. Jeśli któryś element nie zniesie zadanej wartości, próby nie robi się „na siłę” tylko wraca do projektu albo instrukcji systemowej.
Warto też pamiętać, że niektóre systemy mają własne protokoły uruchomienia. W instrukcjach TECE dla instalacji wody pitnej próba opiera się na 30 minutach utrzymania ciśnienia i kontroli połączeń, a po zakończeniu ciśnienie zwalnia się w bezpieczny sposób. To dobry przykład tego, że samą liczbę trzeba czytać razem z procedurą, a nie w oderwaniu od niej. Następny krok to przygotowanie instalacji, bo bez tego nawet dobrze policzone ciśnienie da mylący wynik.
Jak przygotować instalację, żeby wynik był wiarygodny
Najbardziej niedoceniany etap to nie pompowanie, tylko przygotowanie układu. Jeśli w rurach zostanie powietrze, jeśli połączenia nie zostały sprawdzone albo jeśli próba idzie przez elementy, które nie powinny pracować przy takim obciążeniu, wynik robi się przypadkowy. Powietrze w instalacji działa jak sprężyna, więc potrafi zamaskować drobny wyciek albo stworzyć pozorną niestabilność ciśnienia.
Przed próbą zwykle robię lub zalecam te kroki:
- Sprawdzić zgodność wykonania z projektem i dopuszczalnym ciśnieniem roboczym.
- Odłączyć albo zabezpieczyć elementy wrażliwe na wyższe ciśnienie.
- Napełnić instalację wodą w sposób kontrolowany.
- Dokładnie odpowietrzyć wszystkie odcinki, zwłaszcza wyższe punkty i rozgałęzienia.
- Skontrolować wzrokowo połączenia przed podniesieniem ciśnienia próbnego.
W części dokumentacji wykonawczej pojawia się też zalecenie, by badanie zaczynać dopiero po pełnym ustabilizowaniu układu, czasem nawet po dobie od napełnienia i odpowietrzenia. Nie traktuję tego jako sztywnej reguły dla każdej instalacji, ale jako sensowną praktykę tam, gdzie układ jest rozległy albo ma dużo połączeń. Im bardziej złożona instalacja, tym bardziej opłaca się dać jej chwilę na „ułożenie się” przed próbą. Z tego płynnie przechodzi się do samego przebiegu badania.

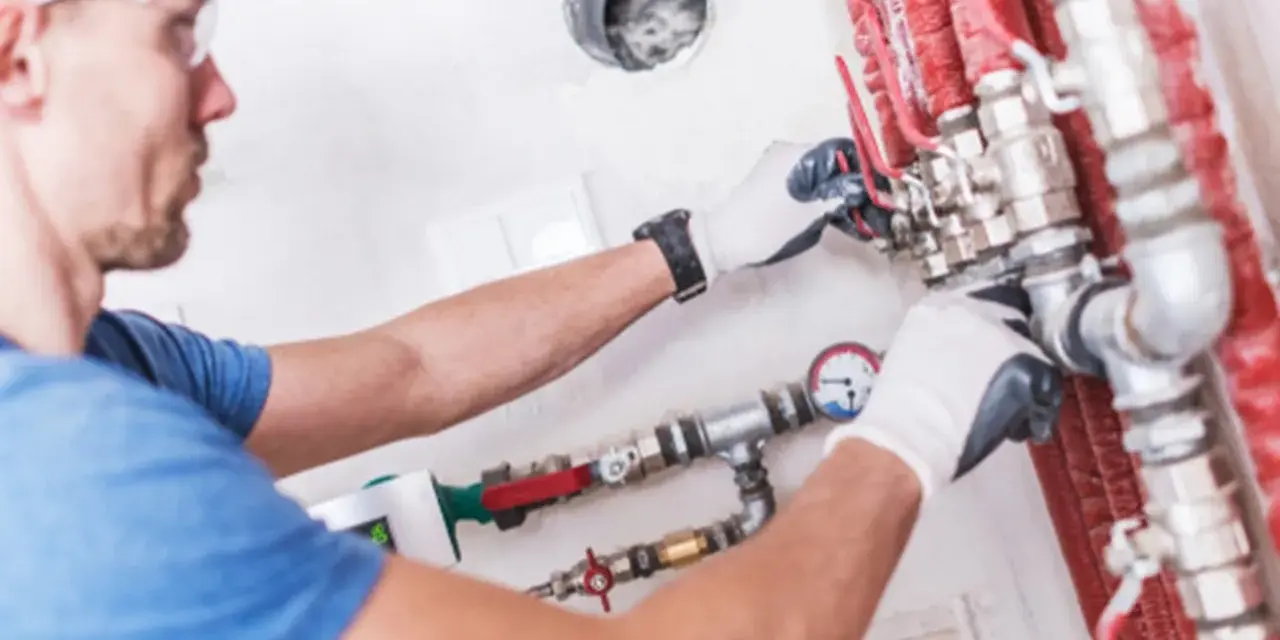

Jak przebiega próba i kiedy uznaje się ją za udaną
Sam test powinien być spokojny i metodyczny. Najpierw podnosi się ciśnienie do wartości próbnej, a potem obserwuje manometr i wszystkie newralgiczne połączenia. W wielu systemach przyjmuje się fazę wstępną i właściwą obserwację, a czas kontroli liczony jest w minutach, nie w sekundach. To ważne, bo instalacja potrafi reagować z opóźnieniem.
W praktyce wynik uznaję za dobry, gdy spełnione są trzy warunki:
- ciśnienie utrzymuje się stabilnie w granicach oczekiwanej próby,
- na żadnym złączu nie widać wilgoci ani kropli wody,
- nie pojawiają się odkształcenia, syczenie ani inne objawy nieszczelności.
Jeśli ciśnienie spada, nie zakładam od razu awarii. Najpierw sprawdzam, czy układ został dobrze odpowietrzony, czy manometr jest wiarygodny i czy test nie obejmuje elementów, które reagują na temperaturę lub jeszcze „pracują” po montażu. Dopiero potem szuka się faktycznego przecieku. To podejście oszczędza czas i nerwy, a przede wszystkim nie prowadzi do fałszywych wniosków. Niżej warto jeszcze zobaczyć, jakie błędy najczęściej psują wynik.
Najczęstsze błędy, które zaniżają lub zawyżają wynik
Widziałem już zbyt wiele prób, które formalnie „zrobiono”, ale z technicznego punktu widzenia były słabe. Najczęściej problem nie leży w samej instalacji, tylko w sposobie badania.
- Brak odpowietrzenia - powietrze w rurach fałszuje odczyt i udaje stabilne ciśnienie.
- Test przez wrażliwe urządzenia - armatura, filtr, wodomierz albo zawór bezpieczeństwa mogą nie być przeznaczone do takiego obciążenia.
- Zbyt szybkie pompowanie - skoki ciśnienia utrudniają ocenę szczelności i obciążają połączenia.

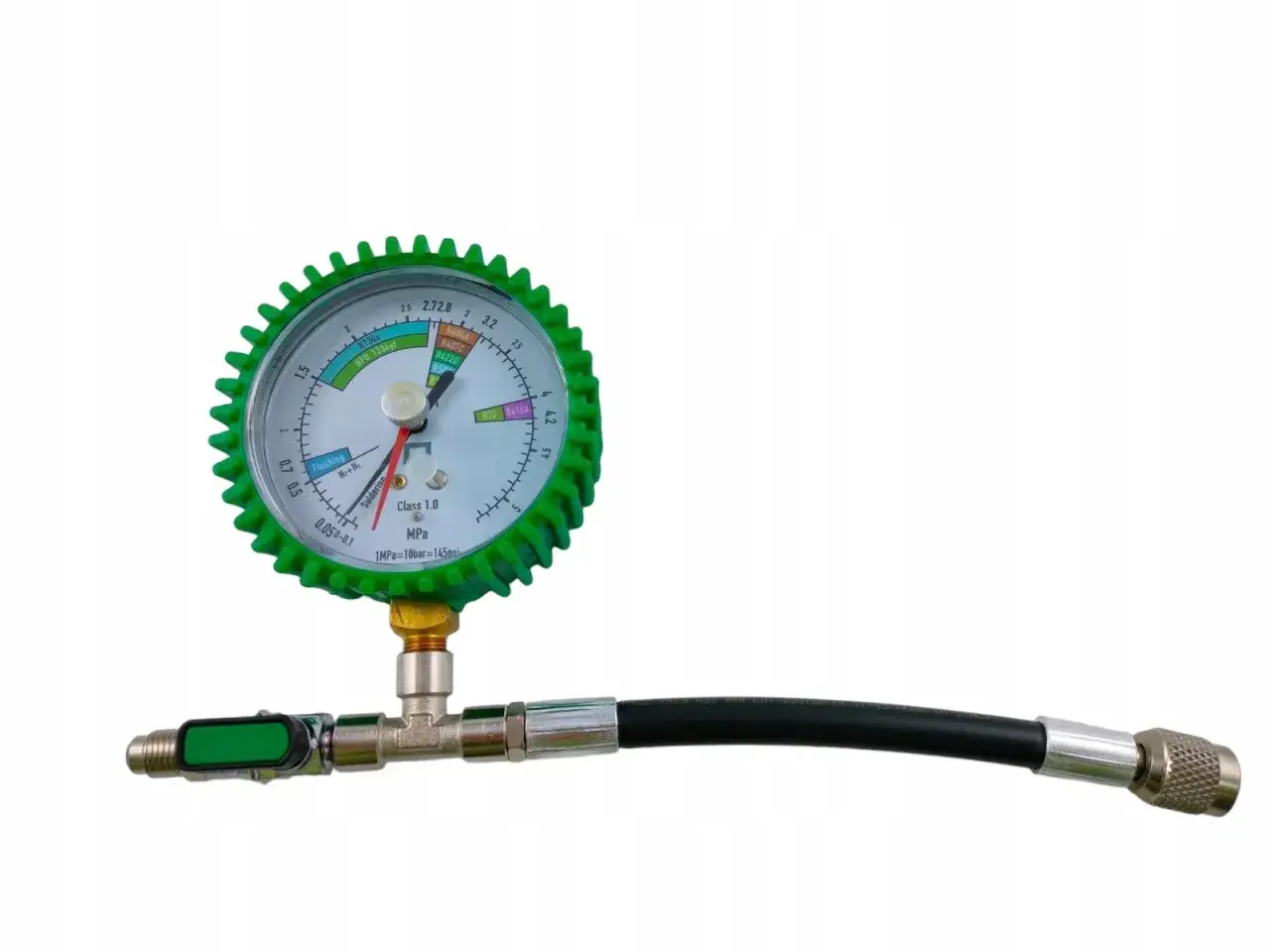

- Zły manometr - jeśli przyrząd jest niewyraźny albo niepewny, cały test traci sens.
- Pomylenie typu instalacji - wartości dla sieci zewnętrznej nie przenosi się automatycznie na instalację wewnętrzną.
- Próba przed pełną stabilizacją układu - świeżo zmontowana instalacja potrafi dawać mylące wskazania.
Warto też pamiętać o jeszcze jednej rzeczy: nie każdy spadek ciśnienia oznacza wyciek. Czasem to efekt niedokładnego odpowietrzenia, czasem pracy materiału, a czasem po prostu błędu pomiaru. Dlatego nie lubię testów robionych „na szybko”, bez notatek i bez obserwacji połączeń. Ostatni krok to dokumentacja, bo bez niej nawet dobrze wykonana próba jest słabo użyteczna przy odbiorze.
Co warto mieć w protokole przed odbiorem
Jeżeli mam doradzić jedną rzecz inwestorowi albo wykonawcy, to będzie nią porządny protokół z próby. Nie chodzi o papier dla papieru, tylko o realny dowód, że instalacja została sprawdzona w konkretnych warunkach. W protokole powinny znaleźć się co najmniej: data badania, odcinek instalacji, medium, ciśnienie próbne, czas obserwacji, wynik oraz uwagi o ewentualnych poprawkach.
Dobry protokół jest szczególnie ważny przed zakryciem rur w ścianie albo w posadzce. Jeżeli coś zacznie przeciekać później, naprawa bywa nieproporcjonalnie trudna i kosztowna. Z mojego punktu widzenia lepiej spędzić dodatkowe 20 minut na sprawdzeniu połączeń niż później kuć wykończone pomieszczenia. To właśnie dlatego próba szczelności nie jest formalnością, tylko jednym z najważniejszych etapów odbioru instalacji.
Jeśli masz zapamiętać tylko jedną rzecz, niech będzie ona taka: dla instalacji wewnętrznych wody pitnej najczęściej liczy się wartość od dopuszczalnego ciśnienia roboczego, a nie od „uniwersalnej” liczby z internetu. Najpierw sprawdzasz projekt, potem normę, dopiero później ustawiasz manometr. Taki porządek oszczędza błędów, a przy instalacji wodnej to zawsze oznacza mniej problemów później.
